立式动力换挡传动装置

TDCN系列特点

◎ 立式液力机械式传动箱
◎ 用于调车机车、作业车轨道车、养路机械等各种轨道工程车辆
◎ 覆盖功率范围:80-1000KW
◎ 先进的智能控制单元(TCU):自动换挡、显示和安全保护等功能
◎ 前进后退多挡可选(最多3挡)换挡平滑
◎ 高弹性联轴器
◎ 标配PTO取力口
◎ 标配拖行泵

可选规格

◎ 单端或双端输出
◎ 最多3个PTO,可带离合器
◎ 混合动力(柴油机/电动机双动力源输入)
◎ 低匀速功能和控制
◎ 规格可灵活定制

传动箱型号		TDCN-22-800	TDCN-22-1000 TDCN-33-1000	TDCN-22-1800	TDCN-22-1840	TDCN-22-3040 TDCN-33-3040	TDCN-22-6000

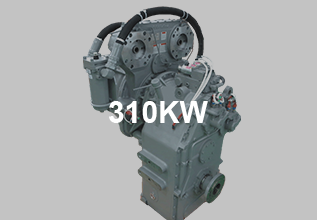

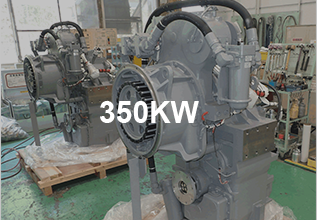

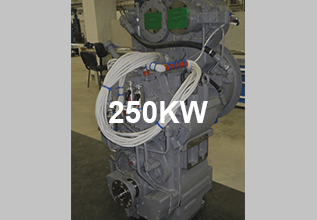

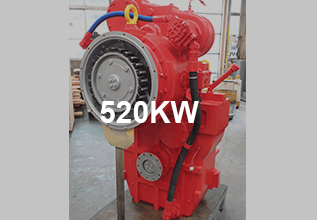

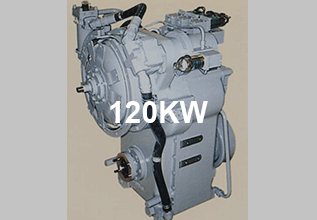

功率范围	kW	120	250	310	350	520	1000
	PS	163	340	420	420	700	1360
输入转速	rpm	2200	2200	2100	2100	2100	2100
挡位	前/后	2/2	2/2 3/3	2/2	2/2	2/2 3/3	2/2
PTO	数目	1	2	2	2	2	2
净重	kg	520	1000	1200	1500	1800	3410
尺寸(mm)	长	692	668	1090	1063	1073	1170
	宽	734	799	1048	1110	1128	1502
	高	970	1350	1440	1640	1730	1892
其它功能		标配拖行泵	标配拖行泵	标配拖行泵	标配拖行泵	标配拖行泵	标配拖行泵

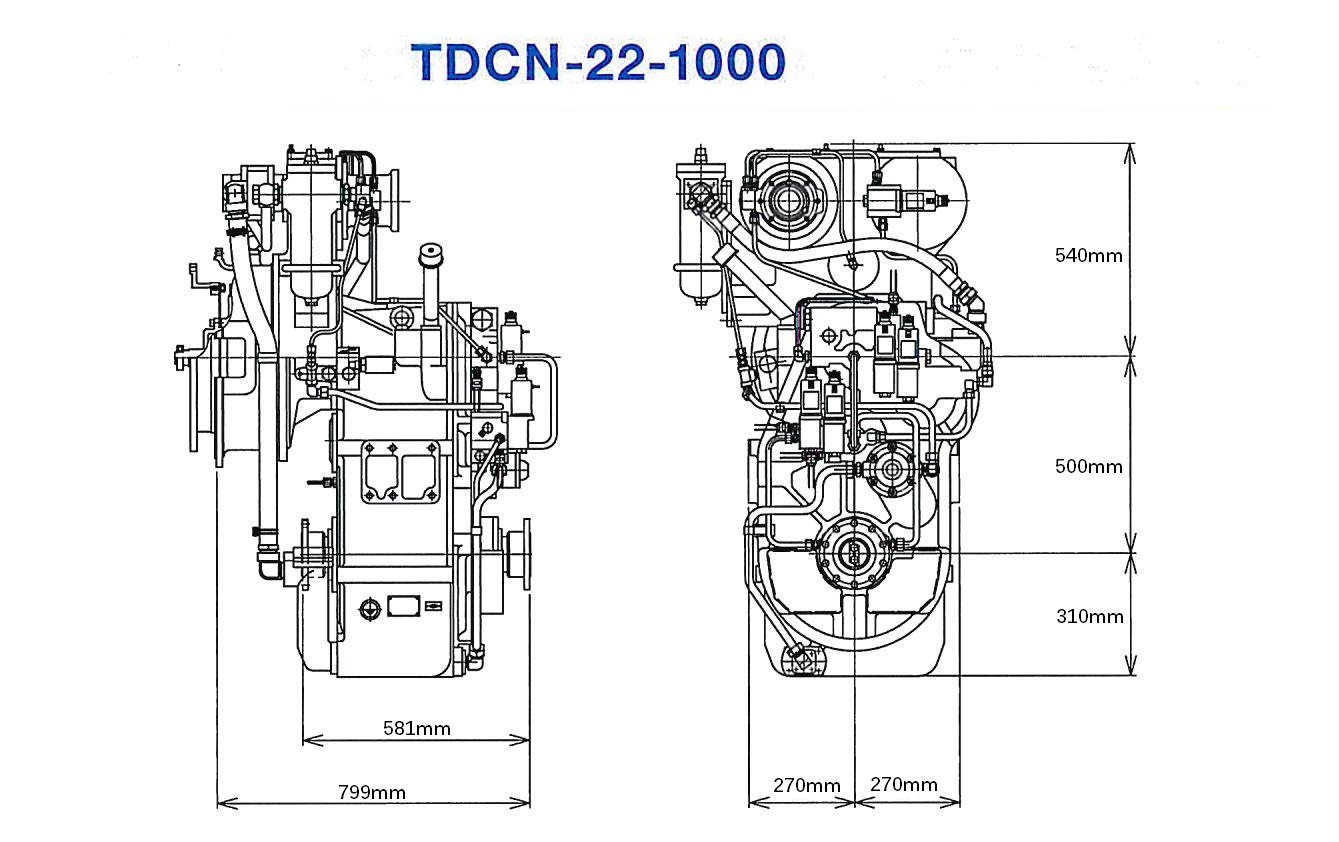

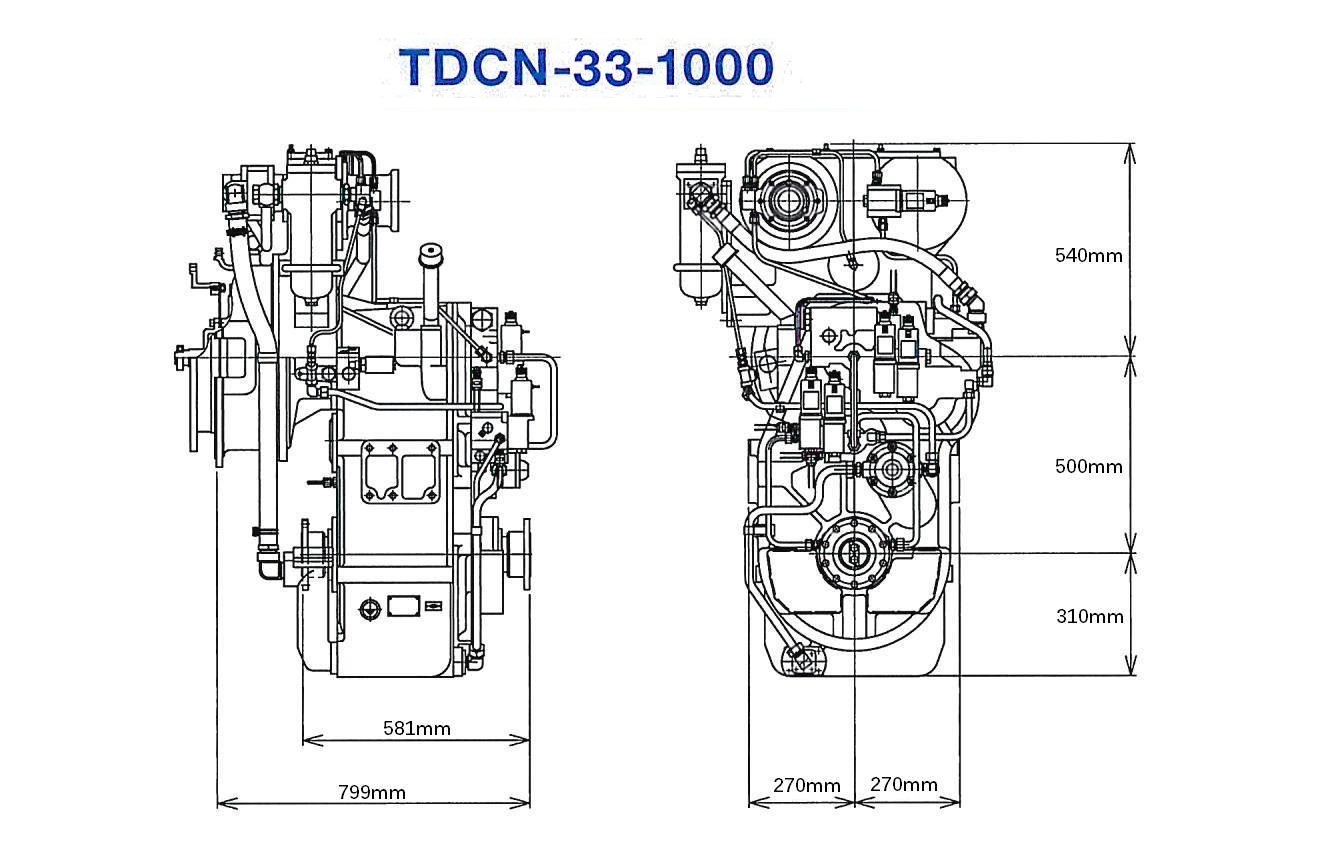

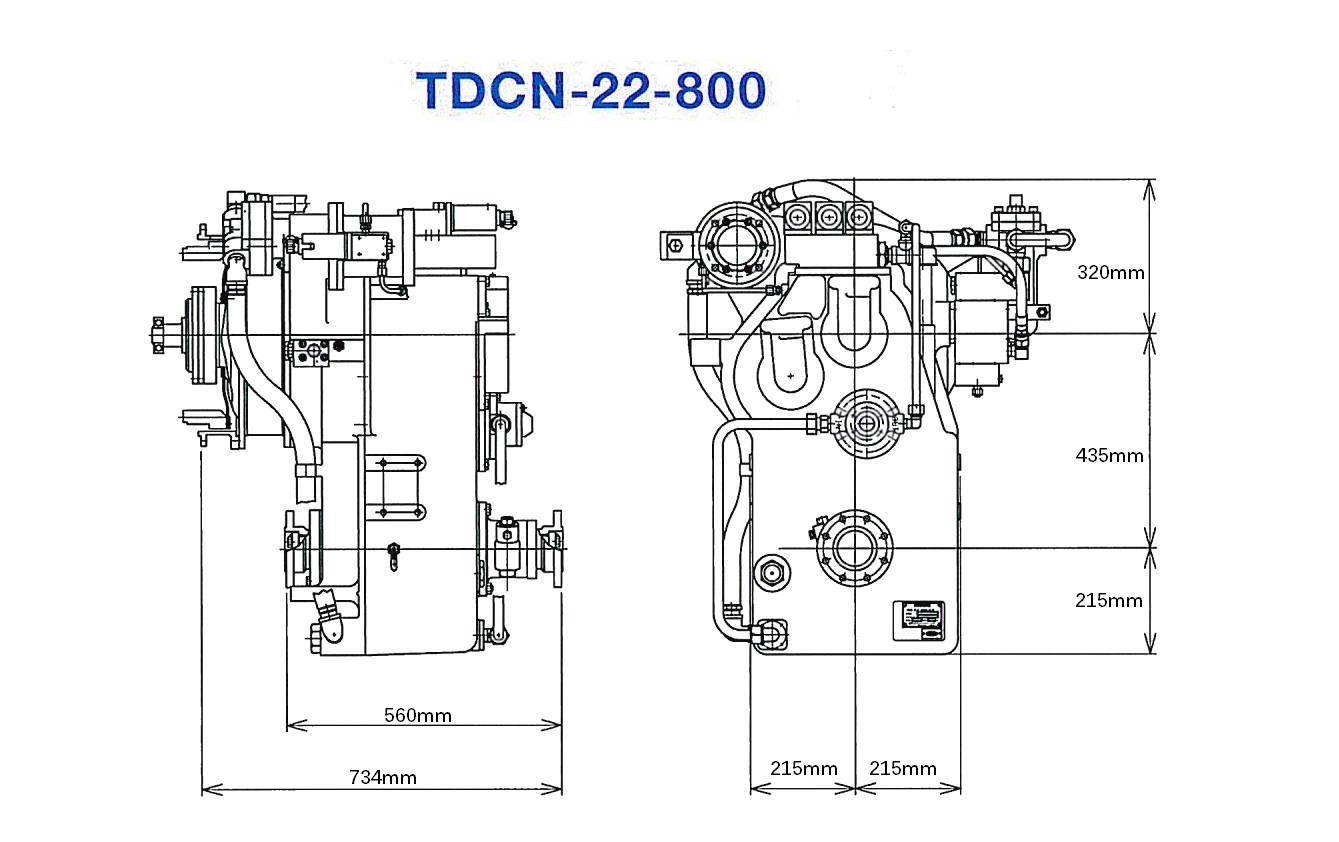

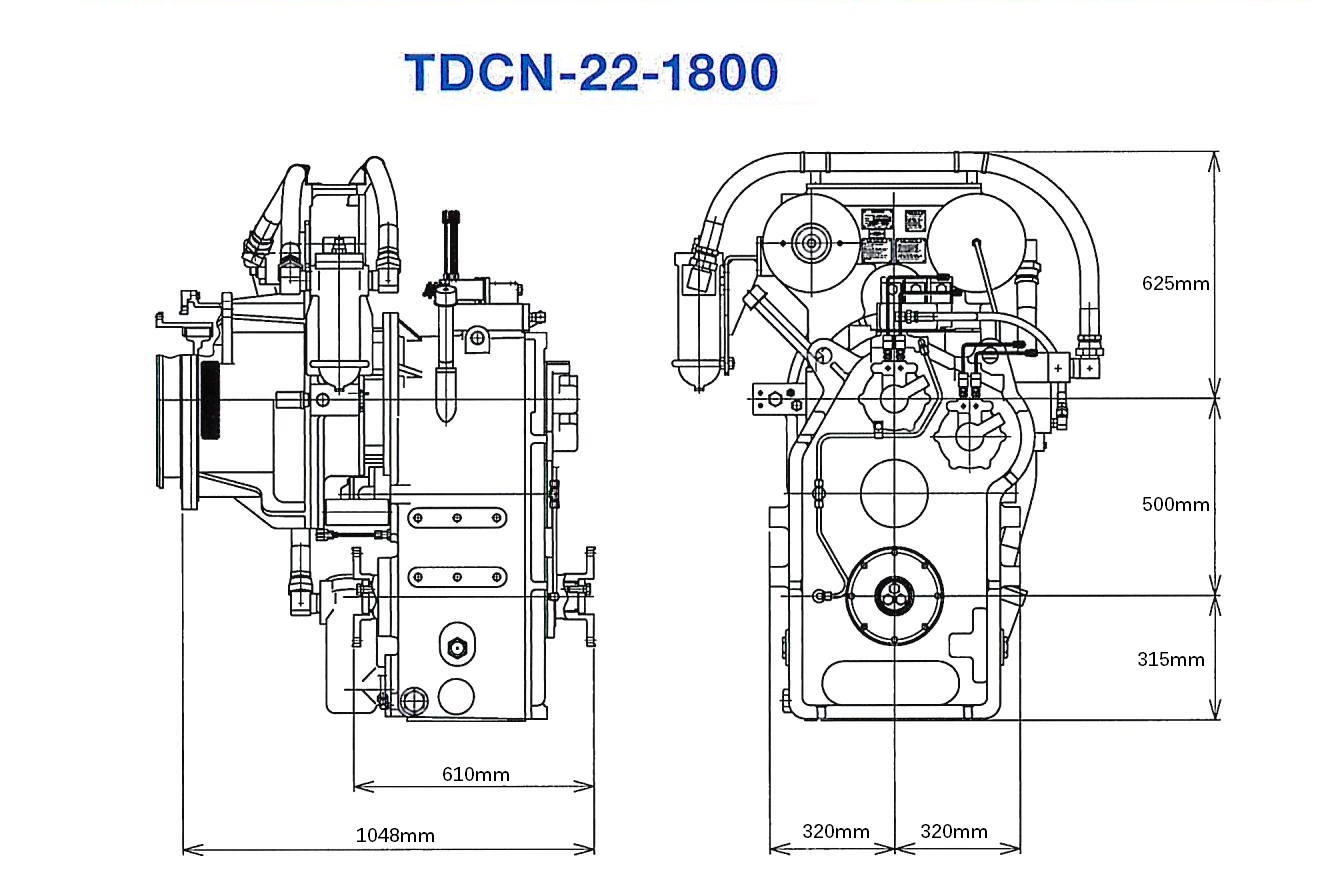

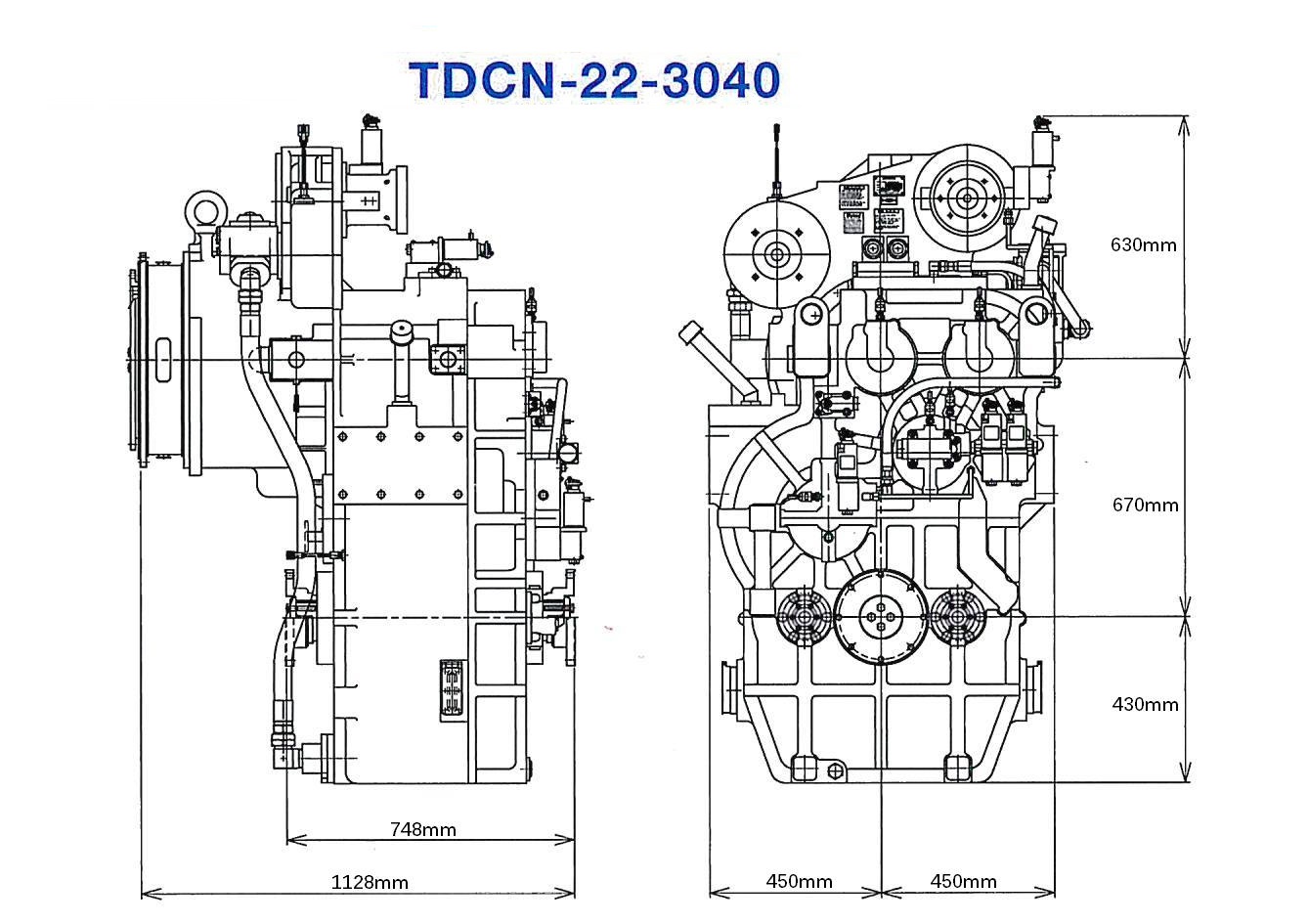

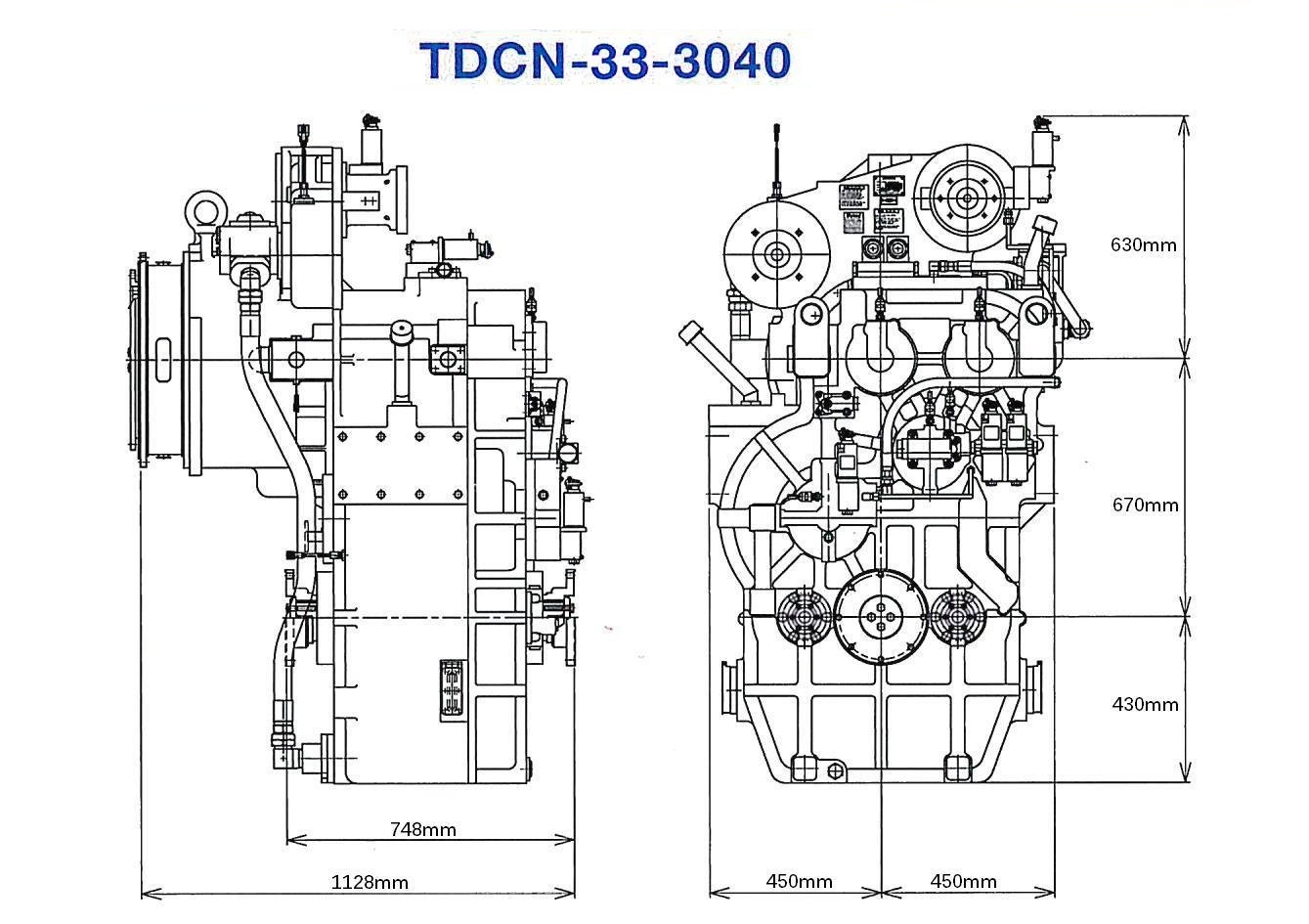

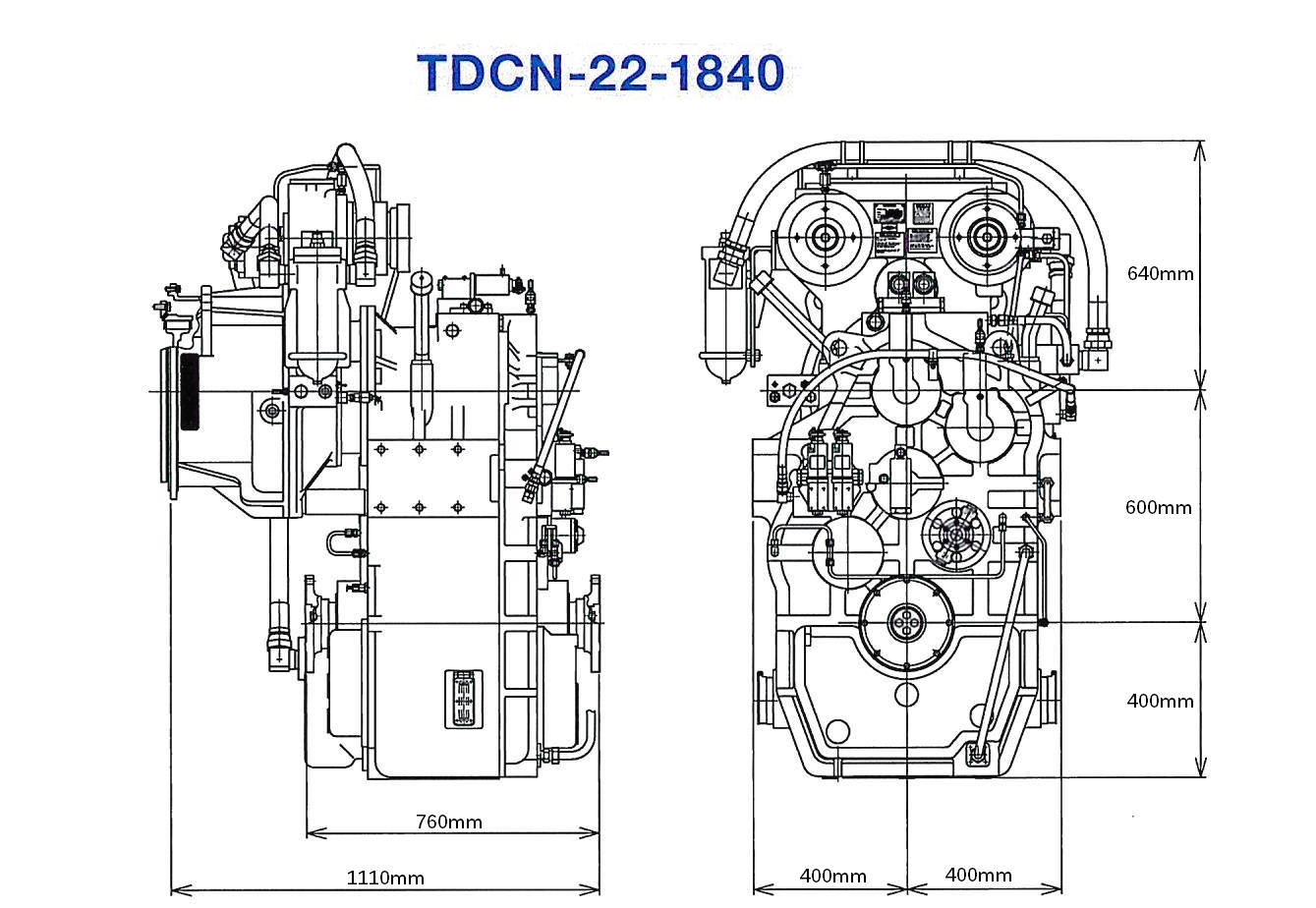

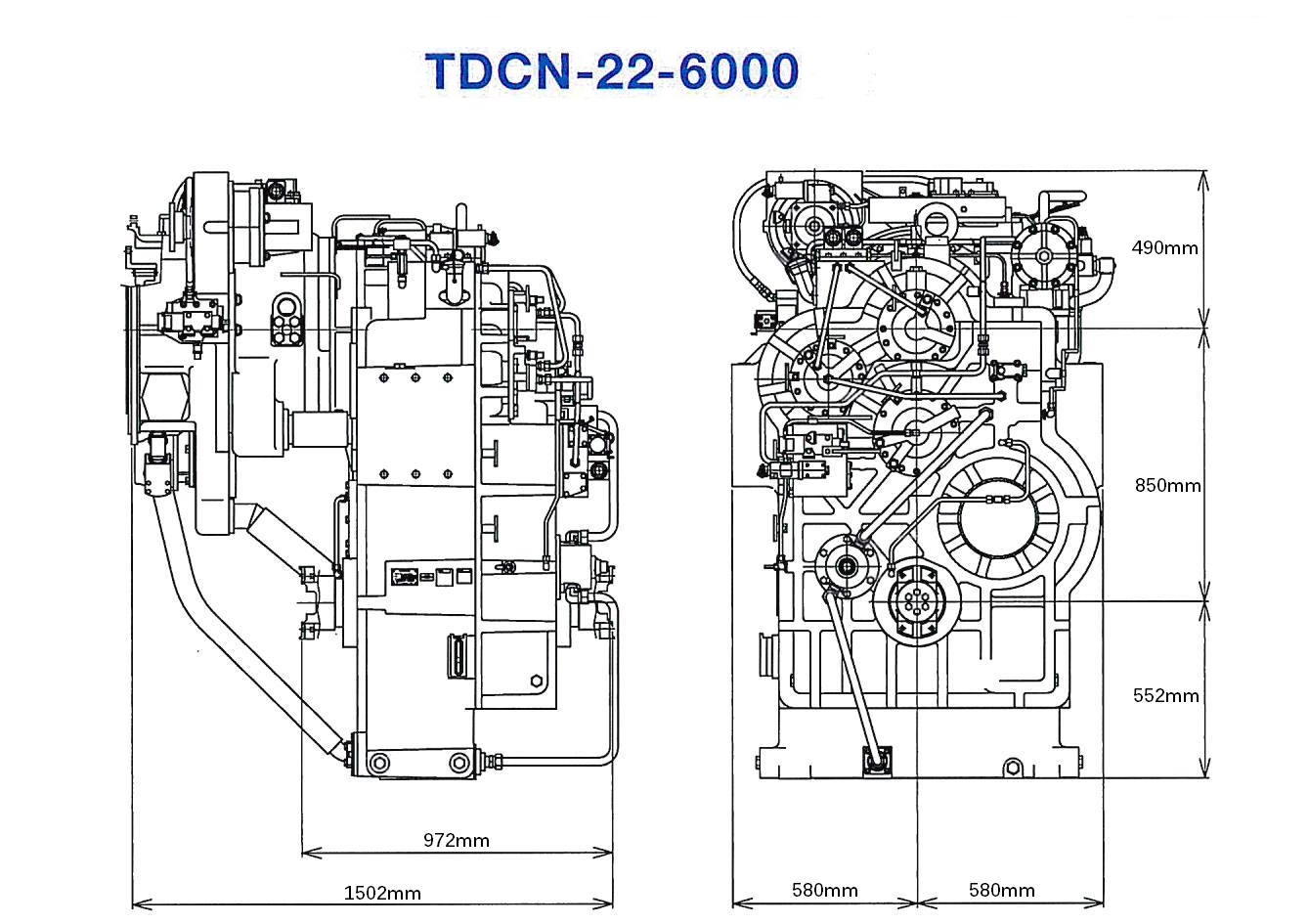

参考图纸
