卧式动力换挡传动装置

TACN系列特点

◎ 卧式液力机械式传动箱，车下布置
◎ 用于内燃动力分散式动车组（DHMU）、轨道车和安全监察车、作业车等车下布置传动系统
◎ 可满足高海拔高寒环境应用
◎ 覆盖功率范围:180-600kw
◎ 先进的智能控制单元（TCU）:自动换挡、状态显示和安全保护等功能
◎ 前进后退多挡可选（最多4挡），换挡平滑
◎ 闭锁，高效直驱
◎ 高弹性联轴器
◎ 标配拖行泵

可选规格

◎ 2个PTO，可带离合器
◎ 液力制动
◎ 低匀速功能和控制
◎ 可自身风冷散热
◎ 混合动力（柴油机/电动机双动力源输入）
◎ 规格可灵活定制

传动箱型号		TACN-22-1400	TACN-22-1600 TACN-33-1600	TACN-33-2000 TACN-44-2000	TACN-22-3450

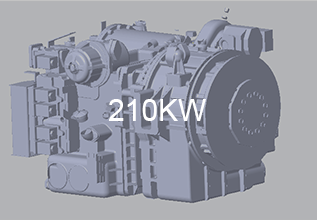

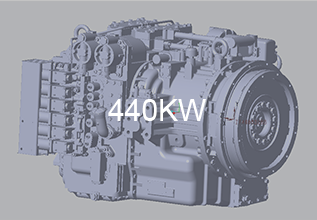

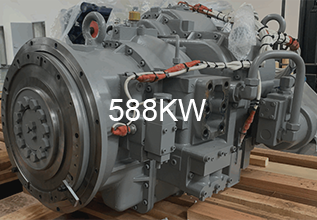

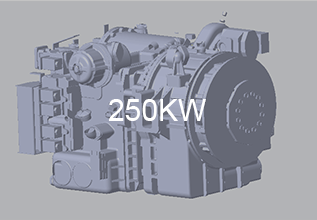

功率范围	kW	210	250	440	588
	PS	250	340	600	800
输入转速	rpm	1900	2100	2100	2100
挡位	前/后	2/2	2/2 3/3	3/3 4/4	2/2
PTO	数目	-	-	2	-
净重	kg	580	900	1200	1450
尺寸(mm)	长	770	1067	1228	1093
	宽	917	980	1010	1062
	高	750	730	785	783
其它功能		标配拖行泵 标配闭锁 液力制动（可选）	标配拖行泵 标配闭锁 液力制动（可选）	标配拖行泵 标配闭锁 液力制动（可选） PTO（可选）	标配拖行泵 标配闭锁 液力制动（可选）

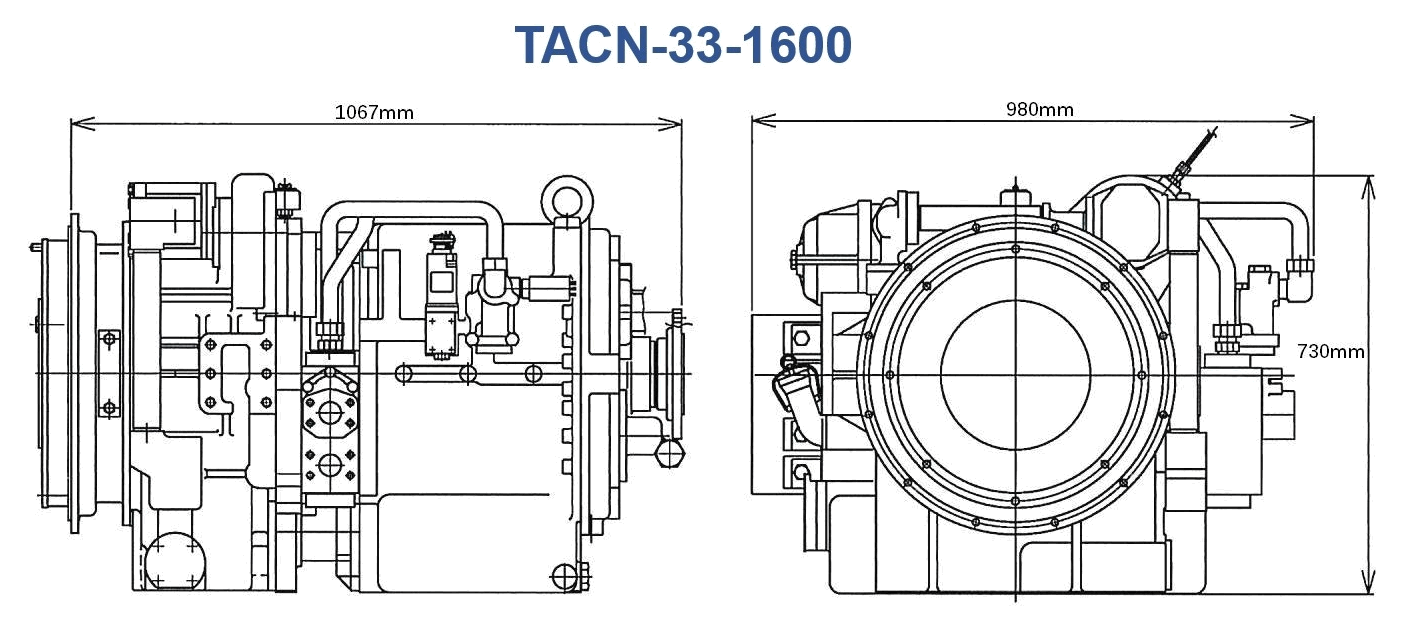

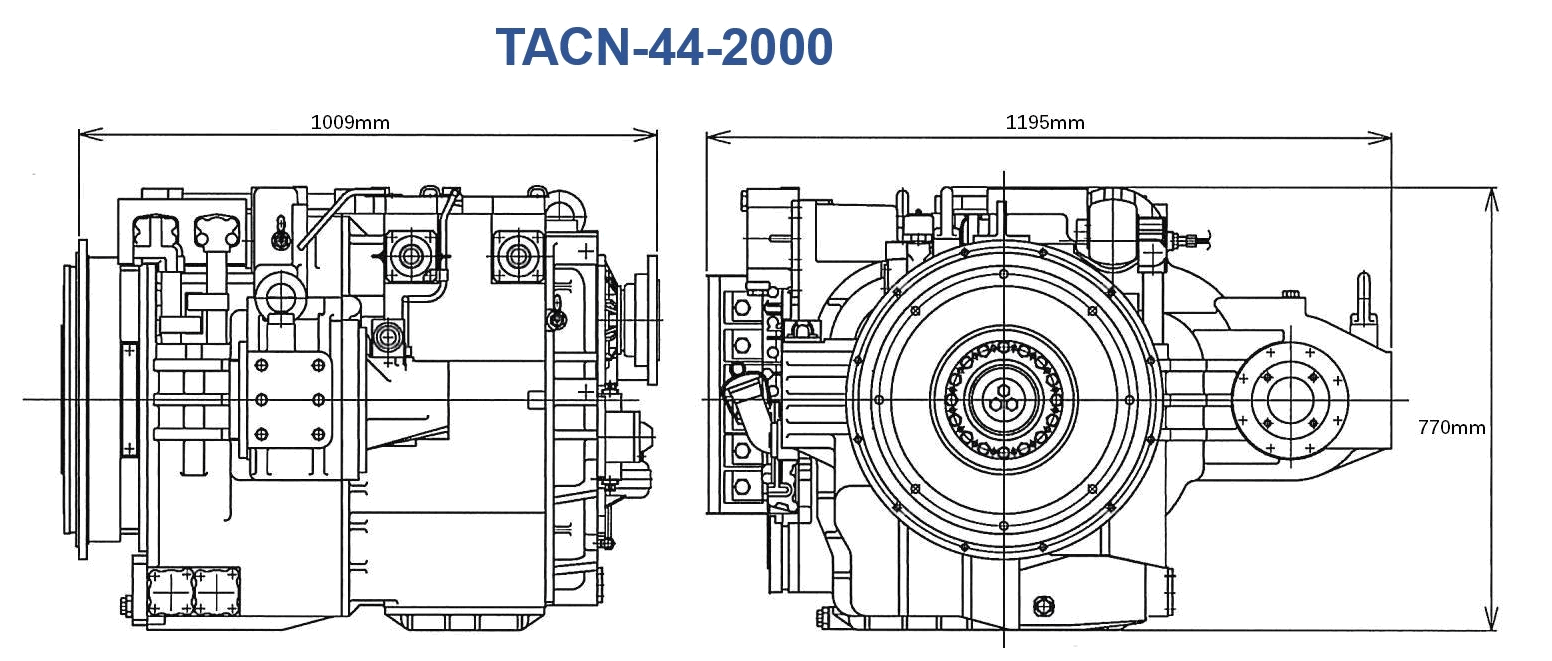

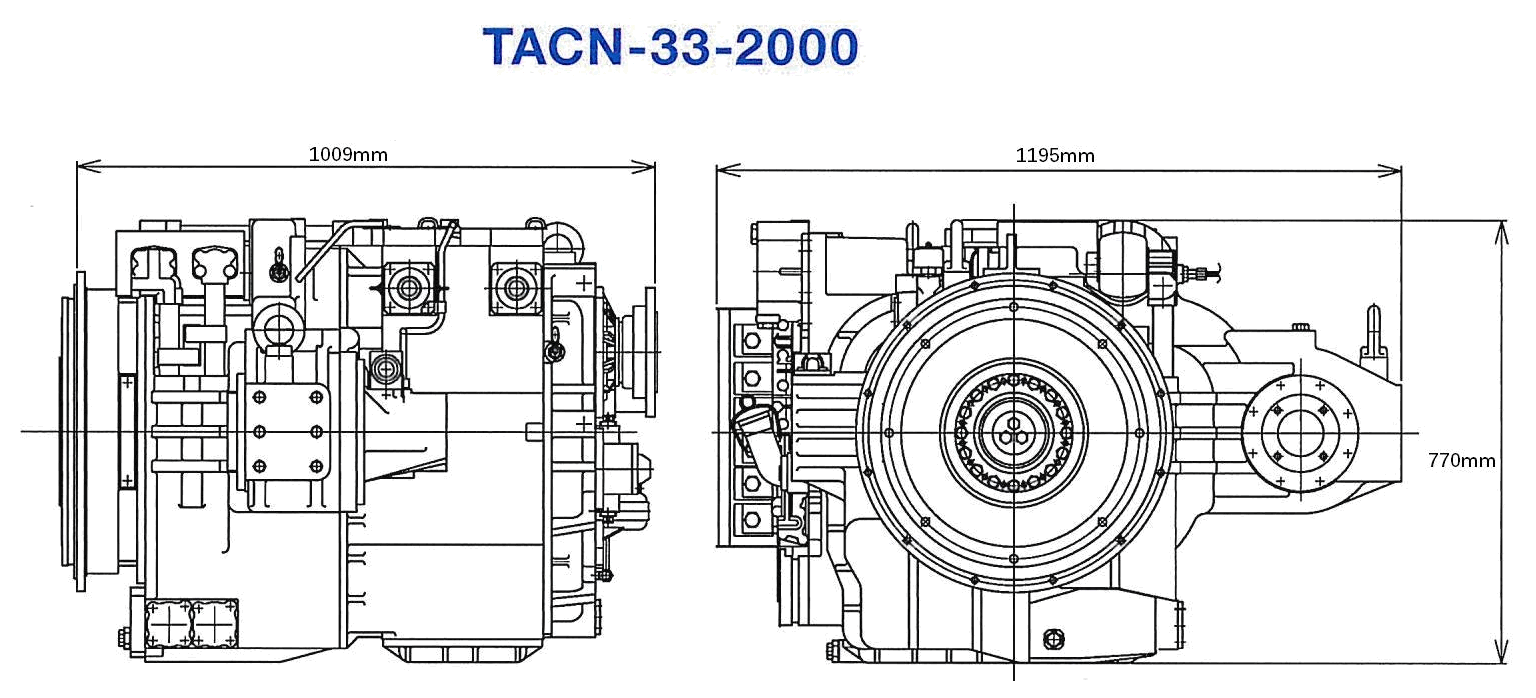

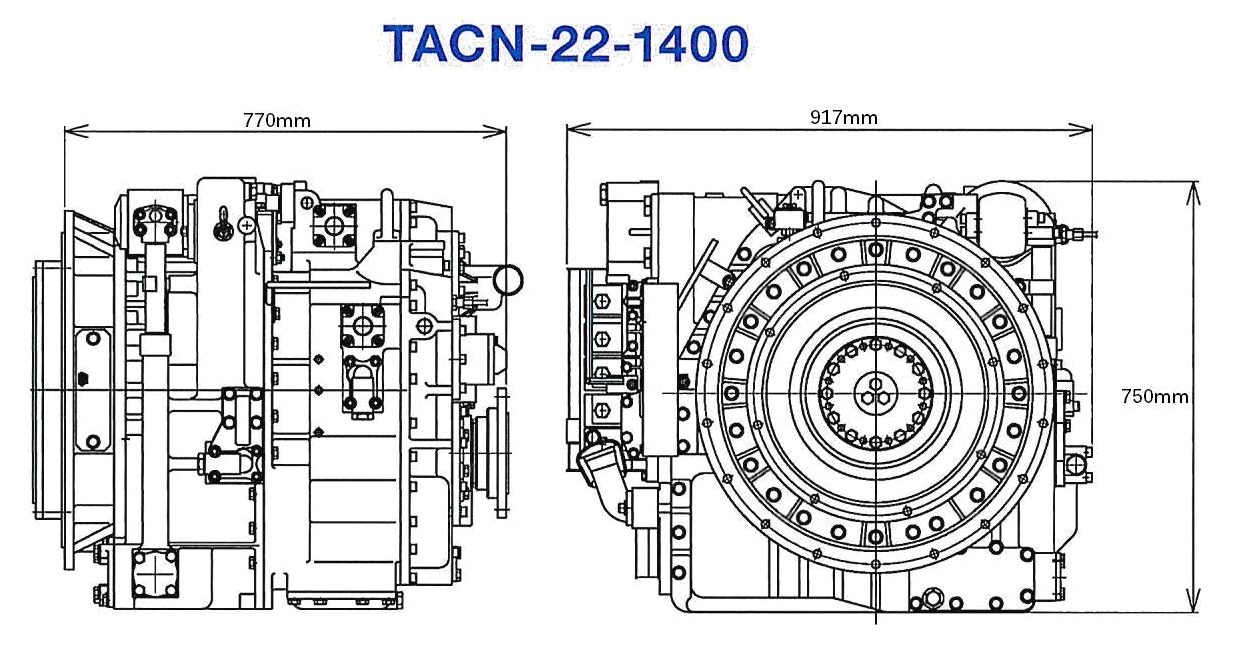

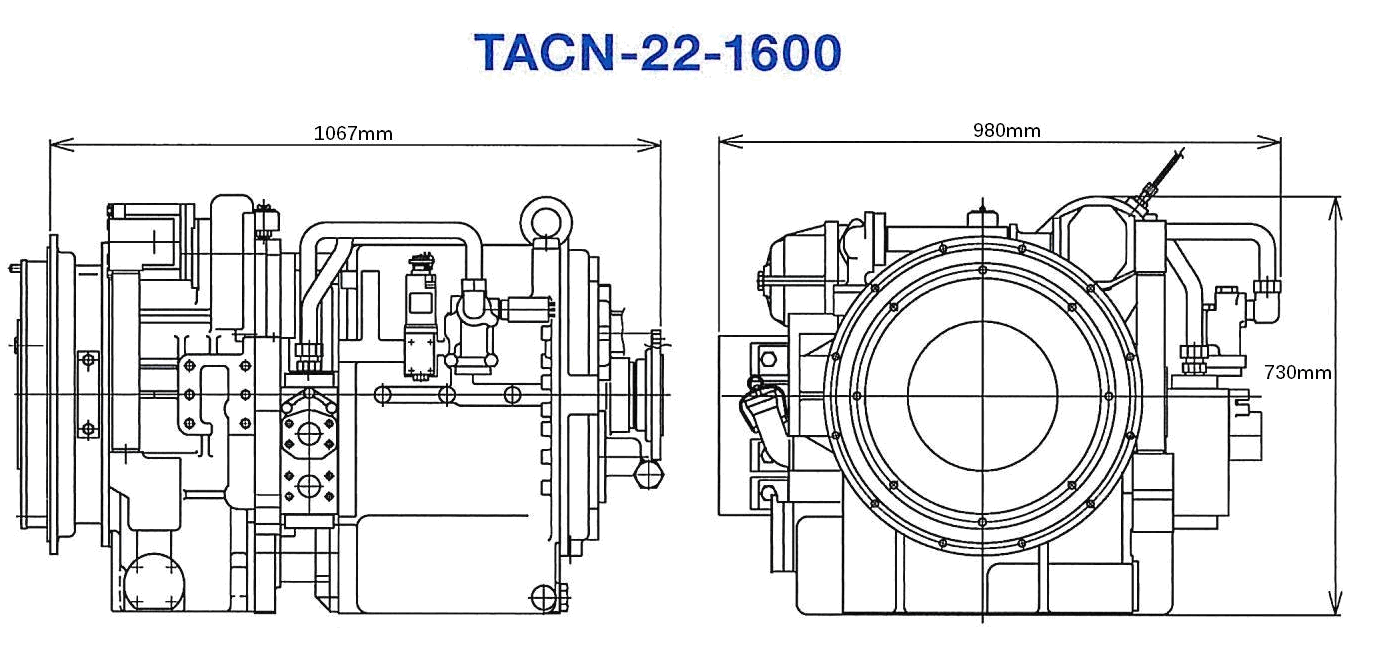

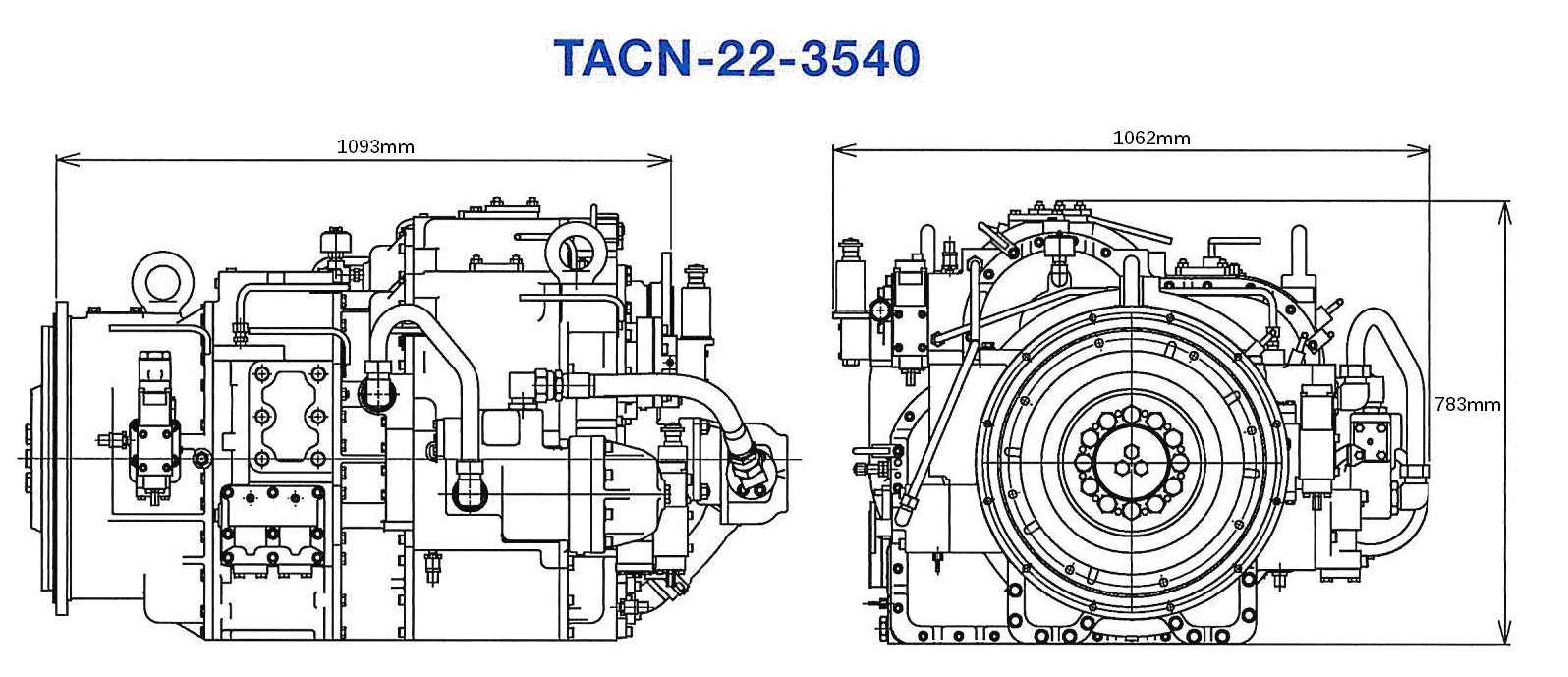

参考图纸
